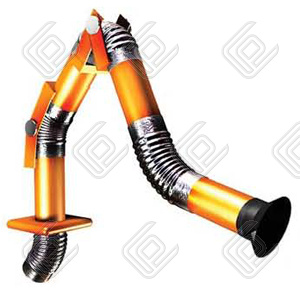

Вытяжное устр-во настольное Гном-80H

<p><b>Назначение </b></p>

<p>Подъемно-поворотное вытяжное устройство предназначено для улавливания и удаления различных видов дыма, паров хим. реактивов и легкой пыли, а также т.п. вредных летучих веществ, выделяющихся на расстоянии 30-40 см от локального источника выделения в системе вытяжной вентиляции.
  <br />
Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции. Температура перемещаемой воздушной среды не должна превышать +70 град С.
  <br />
</p>

<p> <b>Конструкция </b>
  <br />
</p>

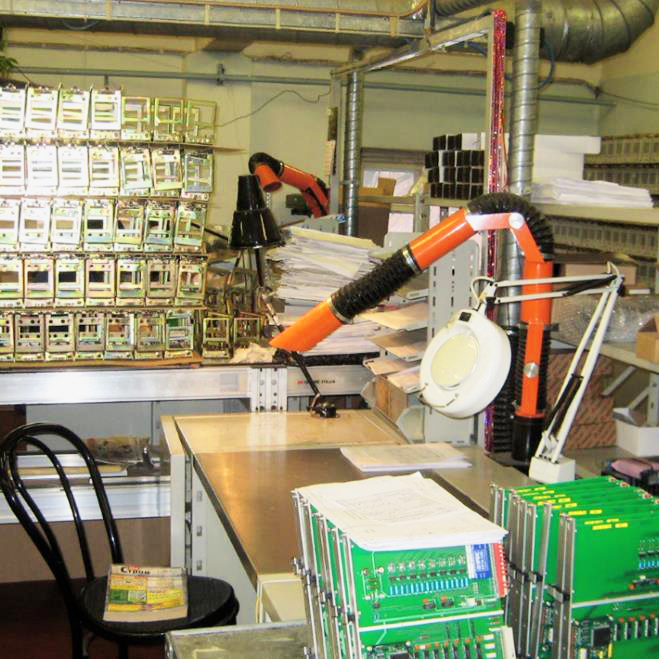

<p>Вытяжное устройство имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока без турбулентностей, исключает накопление частиц грязи и уменьшает потери давления. В конструкцию устройства входит поворотный кронштейн для крепления к стене и колонне цеха, столу. ПВУ может располагаться как над (индекс Н) так и под кронштейном крепления к стене. Настольные подъемно-поворотные самофиксирующиеся в пространстве устройства "Гном" длиной 0,8 и 1,2 м предназначены для оснащения рабочих мест пайки, точечной сварки, лабораторных столов и т.д.
  <br />
</p>

<p><b> Вытяжное устройство состоит: </b>
  <br />
</p>

<p>из жестких и гибких воздуховодов, снаружи которых расположен опорный механизм; монтажного кронштейна и поворотной муфты, позволяющих крепить вытяжное устройство; рожковой воздухоприемной воронки (D=75мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.
  <br />
Рычаги выполнены из алюминия и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ.
  <br />

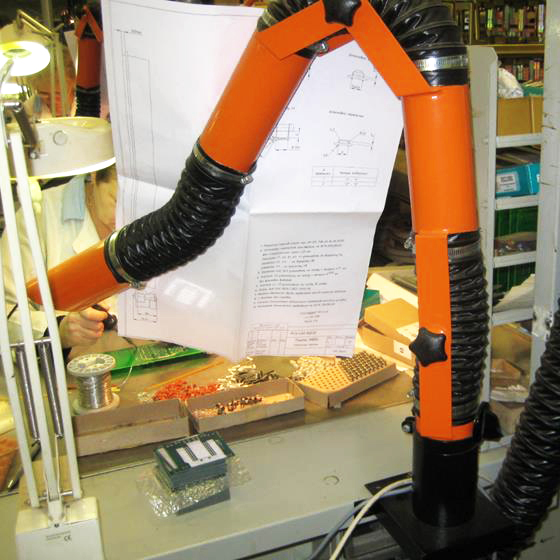

Вытяжное устройство устанавливается: на краю рабочего стола при помощи струбцины (опция); в монтажном отверстии рабочего стола при помощи поворотной муфты; на стене при помощи монтажного кронштейна; на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте.
  <br />
Вытяжное устройство может поворачиваться вокруг своей оси на 360 град.
  <br />
</p>

<table width="500" cellspacing="1" cellpadding="1" border="0" style="border-collapse: collapse;" class="data-table">
  <tbody>
    <tr><td></td><td>Гном-80</td><td>Гном-100</td></tr>

    <tr><td colspan="1">Расход воздуха, м3/ч</td><td colspan="1">130-180 </td><td colspan="1">130-180 </td></tr>

    <tr><td colspan="1">Диаметр воздуховодов, мм</td><td colspan="1">80</td><td colspan="1">100</td></tr>

    <tr><td colspan="1">Радиус обслуживания, м</td><td colspan="1">1,2</td><td colspan="1">0,8</td></tr>

    <tr><td colspan="1">Способ крепления</td><td colspan="1">Над опорой</td><td colspan="1">Под опорой</td></tr>

    <tr><td colspan="1">Масса, кг</td><td colspan="1">4</td><td colspan="1">5</td></tr>
  </tbody>
</table>
